Цифровой мультиметр MASTECH MS8236 сетевой

Сетевой цифровой мультиметр Mastech MS8236-это уникальный прибор, сочетающий в себе функции цифрового мультиметра и кабельного тестера. В случае использования прибора как цифрового мультиметра, он способен измерять постоянное и переменное напряжение до 600 Вольт, постоянный и переменный ток до 10 ампер, сопротивление до 20 Мегаом, а также проверять диоды и проверять цепи на целостность.
Многопозиционный круговой переключатель служит для выбора единиц измерения и функций кабельного тестера. Измерительные провода подключаются к входным терминалам, расположенным в нижней части корпуса.
Кабельный тестер используется для идентификации и прозвонки жил внутри кабеля без удаления изоляции, а также проверки работоспособности телефонной линии. Для этого к прибору через разъем, расположенный в торце прибора, подключается специальный кабель из комплекта поставки. Он состоит из красного и черного провода с «крокодилами» и четырехжильного коннектора телефонной сети.
Для идентификации тонового сигнала используется пробник из комплекта поставки. При обнаружении сигнала он будет издавать звуковой сигнал. Также с помощью прибора MS8236 можно проверять сетевые LAN кабели.

Описание
Мультиметр-трассоискатель MASTECH MS8236 — это уникальный прибор, сочетающий в себе функции цифрового мультиметра и кабельного тестера. В случае использования прибора как цифрового мультиметра, он способен измерять постоянное и переменное напряжение до 600 Вольт, постоянный и переменный ток до 10 ампер, сопротивление до 20 Мегаом, а также проверять диоды и проверять цепи на целостность.
Многопозиционный круговой переключатель служит для выбора единиц измерения и функций кабельного тестера. Измерительные провода подключаются к входным терминалам, расположенным в нижней части корпуса. Кабельный тестер используется для идентификации и прозвонки жил внутри кабеля без удаления изоляции, а также проверки работоспособности телефонной линии. Для этого к прибору через разъем, расположенный в торце прибора, подключается специальный кабель из комплекта поставки. Он состоит из красного и черного провода с «крокодилами» и четырехжильного коннектора телефонной сети. Для идентификации тонового сигнала используется пробник из комплекта поставки. При обнаружении сигнала он будет издавать звуковой сигнал.
Также с помощью прибора MS8236 можно проверять сетевые LAN кабели. Для этого его нужно подключить одним концом к разъему в торце прибора, а другим — в разъем, расположенный в нижней части прибора. При этом разъем, расположенный в нижней части прибора, необходимо открыть, сняв защитную крышку. Результат теста будет виден в нижней части дисплея.
Для обеспечения безопасных измерений прибор снабжен функцией бесконтактного определения наличия опасного напряжения. Для этого круговой переключатель устанавливается в положение NCV. Детектор находится в торце прибора, подносим его к исследуемому месту. При наличии опасного напряжения будет издаваться звуковой сигнал и моргать светодиод.

Характеристики:
Дисплей: 2000 отсчетов
Автоматический выбор пределов измерений
Возможность ручного выбора пределов измерений
Постоянное напряжение: 0,1 мВ…1000 В, базовая погрешность ±0,5% ±5 единиц счета
Переменное напряжение: 0,1 мВ…750 В, базовая погрешность ±0,8% ±5 единиц счета
Постоянный ток: 0,1 мкА…10 А, базовая погрешность ±1,2% ±5 единиц счета
Переменный ток: 0,1 мкА…10 А, погрешность ±1,5% ±5 единиц счета
Сопротивление: 0,1 Ом…20 МОм, базовая погрешность ±1% ±5 единиц счета
Звуковая прозвонка: сигнал при сопротивлении менее ~70 Ом
Тест диодов
Фиксация показаний дисплея DATA HOLD
Измерение максимального значения
Функции кабельного тестера:
- Тестирование витой пары (T568A, T568B, 10Base-T)
- Проверка и отслеживание трассы кабельных линий
- Тестирование телефонных линий
Автоматическое отключение питания: 15 минут простоя
Подсветка дисплея
Входной импеданс: 10 МОм
Индикация перегрузки: символ «OL» на ЖК дисплее
Индикатор разряда батарей
Диапазон рабочих температур: 0...+40 °С
Диапазон температур хранения: –10...+50 °С
Предохранители: 200 мА/1000 В и 10 А/500 В, плавкие, быстродействующие
Питание: батарея 2 шт. х 9 В тип 6F22

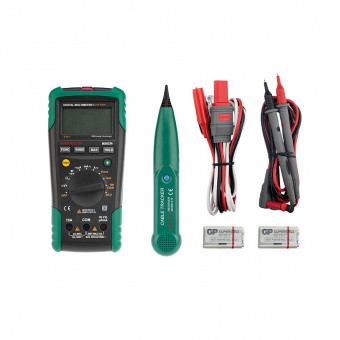

Комплект поставки: прибор, приемник сигнала, съемный модуль, защитная крышка, батареи, измерительные щупы, соединительный кабель, инструкция по эксплуатации
Размеры и масса тестера: 195х92х55 мм, 380 г
Размеры и масса приемника: 238х43х26 мм, 70 г
Технические характеристики
Серия
Портативный мультиметр
Применение
Электроизмерительный прибор
Температура эксплуатации
0...40
Цвет
Зеленый
Ширина изделия
9.2
Высота изделия
19.5
Длина изделия
5.5
Запоминание измеренного значения
Да
Индикация
Цифровой (-ая)
Интерфейс
Нет
Мультидисплей
Да
Материал корпуса
Пластик
Количество источников питания
1
Источник питания
Батарея
Выбор диапазона измерения
Ручной/автоматический
Точное измерение RMS (системы управления записями)
Нет
Измерение емкости
Нет
Измерение температуры
Нет
Измерение частоты
Нет
Тип источника питания
«Крона»
Режим сохранения данных (Data hold)
Да
Категория измерительной цепи
Категория III
Напряжение
9
Макс. диапазон измерения напряжения перемен. тока AC
0,2...750
Макс. диапазон измерения напряжения постоян. тока DC
0,2...1000
Макс. диапазон измерения перемен. тока AC
0,0002...10
Макс. диапазон измерения постоян. тока DC
0,0002...10
Макс. диапазон измерения сопротивления
0,0002...20
С измерением (уровня) в децибелах (дБ)
Нет
Тест на сопротивление/ проверка диодов
Да
Измерение индукции
Нет
Мин. разреш. способность (чувствительность) для напряжения постоян. тока DC
0,1 мВ
Мин. разреш. способность (чувствительность) для постоян. тока DC
0,1 мкА
Мин. разреш. способность (чувствительность) для напряжения перемен. тока AC
0,1 мВ
Мин. разреш. способность (чувствительность) для перемен. тока AC
0,1 мкА
Мин. разреш. способность (чувствительность) для сопротивления
0,1 Ом
Измерение проводимости
Да
Хранение макс. значений
Нет
Хранение мин. значений
Нет
Измерение относительного значения
Нет
Измерение циклов работы
Нет
Скрыть все характеристики
Технические характеристики ETIM
Запоминание измеренного значения
Да
Индикация
Цифровой (-ая)
Интерфейс
Нет
Мультидисплей
Да
Выбор диапазона измерения
Ручной/автоматический
Точное измерение RMS (системы управления записями)
Нет
Тест на непрерывность
Да
Измерение емкости
Нет
Измерение температуры
Нет
Измерение частоты
Нет
С измерением (уровня) в децибелах (дБ)
Нет
Режим сохранения данных (Data hold)
Да
ИК-интерфейс (инфракрасный)
Нет
Взрывобезопасное исполнение
Нет
Аналог. дисплей с гистограммами
Нет
Интерфейс Bluetooth
Нет
Тест на сопротивление/ проверка диодов
Да
Измерение индукции
Нет
Мин. разреш. способность (чувствительность) для напряжения постоян. тока DC
0,1 мВ
Мин. разреш. способность (чувствительность) для постоян. тока DC
0,1 мкА
Мин. разреш. способность (чувствительность) для напряжения перемен. тока AC
0,1 мВ
Мин. разреш. способность (чувствительность) для перемен. тока AC
0,1 мкА
Мин. разреш. способность (чувствительность) для сопротивления
0,1 Ом
Измерение проводимости
Да
Макс. диапазон измерения напряжения перемен. тока AC
700
Макс. диапазон измерения постоян. тока DC
10
Макс. диапазон измерения сопротивления
20
Хранение макс. значений
Нет
Категория измерительной цепи
Категория III
Хранение мин. значений
Нет
Номинал. тестовое напряжение 100 В
Нет
Номинал. тестовое напряжение 1000 В
Нет
Номинал. тестовое напряжение 250 В
Нет
Номинал. тестовое напряжение 500 В
Нет
Измерение относительного значения
Нет
Память пиковых значений
Да
Измерение циклов работы
Нет
Аналог. гистограмма с аналог./логарифмическим дисплеем
Нет
Измерение мОм с использованием 4-х проводного метода (зажим Кельвина)
Нет
Измерение температуры дистанционным датчиком
Нет
Измерение температуры ТС
Нет
Номинал. тестовое напряжение 10 В
Нет
Номинал. тестовое напряжение 50 В
Нет
Измерение длины кабеля
Нет
Проверка симметрии кабельной линии для двухпроводных соединений a-b-E
Нет
Измерение мощности и энергии
Нет
Анализ гармоник / качество электроэнергии
Нет
Измерение скорости вращения
Нет
Автоматический выключатель
Нет
Макс. диапазон измерения перемен. тока AC
10
